تبدیل ER به RDM برای یک موجودیت (رابطه ضروری، غیرضروری و ۱ به n)

Question

یک رابطه‌ی ۱ به n از یک موجودیت به خودش که طرف 1 رابطه ضروری و طرف N غیرضروری هست رو از ER چطور می‌شه به RDM تبدیل کرد؟

Answer 1

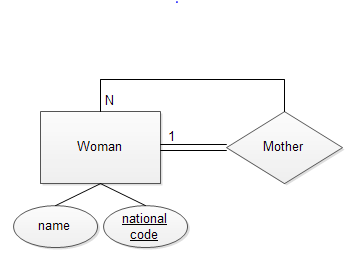

نمودار زیر را در نظر بگیرید

یک راه‌حل اولیه به صورت زیر است

Woman ( national code , name )

Mother ( woman national code , mother national code )

مشکل این روش این است که ۱ بودن رابطه‌ی مادری ضمانت نمی‌شود. می‌توان برای یک زن دو مادر تعریف کرد.

یک راه‌حل دیگر به صورت زیر است

Woman ( national code , name , mother national code )

در صورتی که سیستم اجازه‌ی NULL بودن کلید خارجی (mother national code) را ندهد نمودار به صورت دقیق به رابطه تبدیل شده است ولی در صورتی که سیستم اجازه‌ی NULL بودن کلید خارجی را بدهد باید ضرورت طرف ۱ را به صورت دستی بررسی کنیم
